Knoten-Kanten Topologie
Bereinigung für eine saubere Knoten-/Kantentopologie.
Dabei werden
- Linienzügen an einem Knoten aufgebrochen bzw.
- Linienzüge verbunden, welche einen gemeinsamen Vertex haben, der kein Knoten ist.
- Wählen Sie Daten aus
- Alle geladenen Objekte: Alle Objekte in der Grafik - wenn Sie nur einen Bereich geladen haben, dann wird nur dieser Bereich bereinigt.
- Objektwahl: Durck Klick auf Objektwahl wechseln Sie direkt in die Grafik und wählen die zu bereinigenden Objekte.
- Wählen Sie die Basisdaten für die Knoten-Prüfung aus. Wenn keine Basisdaten gewählt sind, wird mit allen Daten verglichen.
- Klicken Sie auf Fertigstellen
- Datenfehler werden in einem Bereinigungsassistent angezeigt und können Fehler für Fehler abgearbeitet werden.
| ⓘ | Ein Knoten ist ein Vertex der eine Referenz auf mehr als 2 Linienzüge hat. |
| ⓘ | Es werden nur die Objekte bereinigt, die sichtbar sind. |
Details - Bereinigungsoptionen
Hier finden Sie weitere Einstellungen für die Bereinigung:
- Optionen
- Linienzüge an Knoten aufbrechen: Verläuft ein Linienzug über einen Knoten, so wird dieser am Knoten aufgebrochen.
- Benachbarte Linienzüge verbinden: Benachbarte Linienzüge, welche nicht an einem Knoten verbunden sind, werden zu einem Linienzug vereinigt
- Beide Fälle korrigieren: Bricht Linienzüge an den Knoten auf und verbindet benachbarte Linienzüge
- Alle Fälle interaktiv lösen: Mit dem Bereinigungsassistenten haben Sie die Kontrolle, welche Situationen bereinigt werden sollen.
- Objekte bereinigen, wenn sie gleiche Attribute mit unterschiedlichen Werten haben: Solange das nicht angehakt ist, werden Linienzüge mit unterschiedlichen Attributwerten nicht zusammengefügt.
Nach Klick auf den Button Fertigstellen wird die Bereinigung gestartet.

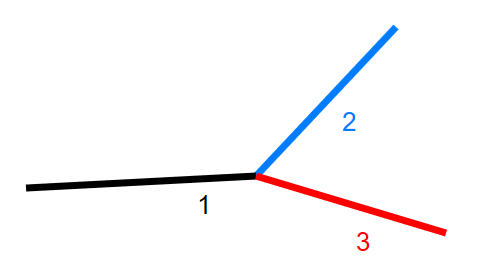

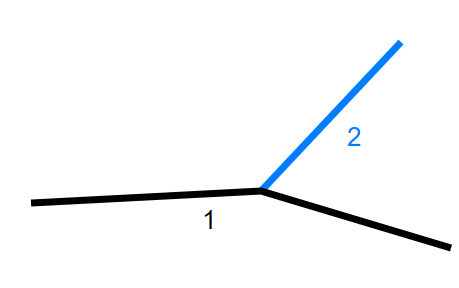

| ✎ | Linienzüge an Knoten aufbrechen: Linienzüge vor der Bereingung:  Linienzüge nach der Bereinigung:  |

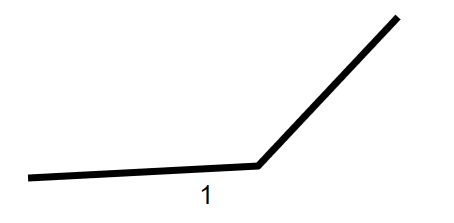

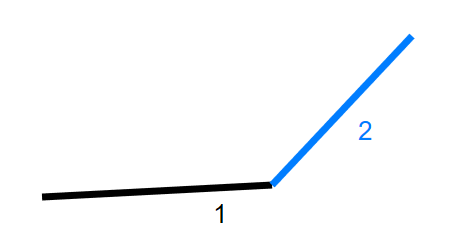

| ✎ | Benachbarte Linienzüge verbinden:  Linienzüge nach der Bereinigung. Linienzug 2 wurde gelöscht  |
